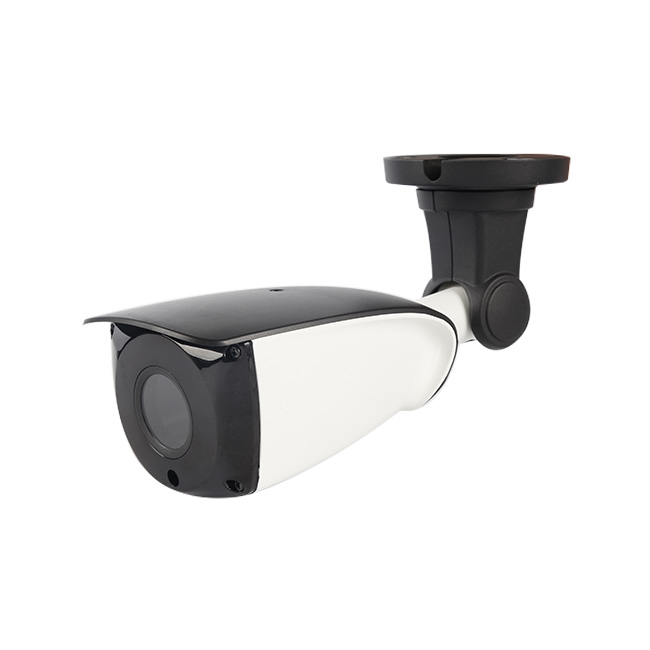

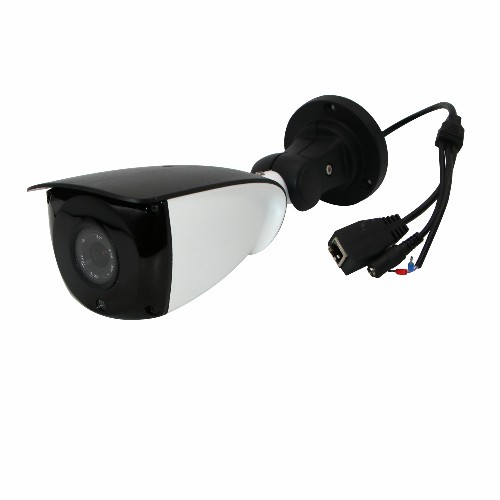

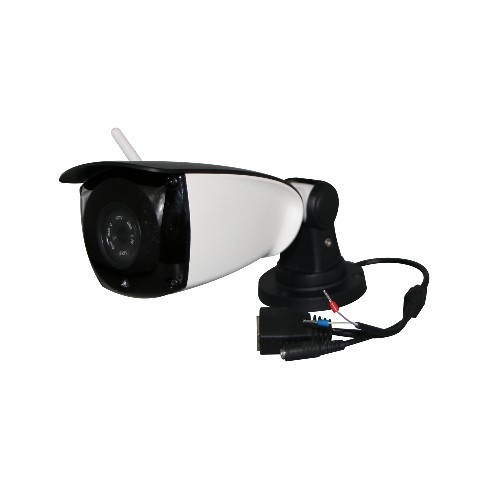

H75紅外防水大槍型電動車識別智能網絡攝像機技術手冊.pdf
產品特色
■2D/3D降噪、數字寬動態、多種圖像增強和矯正算法，圖像清晰、細膩、逼真。
■支持H.265+、H.265、H.264編碼，超低碼率、高清畫質。
■最大支持800萬編碼，最高支持3840x2160/20幀、1920x1080@60幀。
■支持低照度、全彩模式、日夜切換。
■快速識別任何類型電動車、自行車。
■支持雙向語音對講。
■支持智能語音報警。
■支持ONVIF2.4標準協議、GB28181協議，可接入第三方后端/平臺。
■支持手機和PC遠程監看、支持云存儲。
■支持擴展4G：移動/聯通/電信全網通。
■支持擴展GPS/北斗定位。
■支持擴展WIFI：熱點和STA局域網模式。
■支持擴展POE。
■支持串口傳輸。
二、技術手冊
系統結構 | 200萬經濟型 | 200萬低照度 | 500萬低照度 | 800萬低照度 | ||||
主控 | 嵌入式單核32位ARM A7，純硬壓縮，內部集成A7和FPU、NEON，主頻1GHZ | |||||||
DDR | 1Gb(內置) | 1Gb(內置) | 1Gb(內置) | 2Gb(內置) | ||||
Flash | 32MB/256MB可選 | |||||||
系統構架 | Linux | |||||||
Sensor傳感器 | 格科微1/2.9" 200萬CMOS | 索尼1/2.8" 200萬低照度CMOS | 索尼1/2.8" 500萬低照度CMOS | 索尼1/2.8" 800萬低照度CMOS | ||||
音視頻 編碼 | 視頻壓縮格式 | H.264/H.265 High/Main/Base profile，JPEG/MJPEG Baseline編碼；支持I/P幀 | ||||||
音頻壓縮格式 | G.711/ACC編碼，支持音頻3A(AEC、ANR、AGC) | |||||||
主碼流 | 1920x1080/30幀；1280x720/30幀 | 1920x1080/30幀； 1920x1080/60幀； 1280x720/60幀 | 2592x1944/30幀； 2592x1520/30幀； 2304x1296/30幀； 2048x1536/30幀； 1920x1080/60幀； | 3840x2160/20幀； 2592x1944/30幀； 2592*1520/30幀； 2304x1296/30幀； 2048x1536/30幀； 1920x1080/60幀； 1280x720/120幀 | ||||
次碼流 | 640x480(VGA)/30幀；640x360/30幀；320x240(QVGA)/30幀 | |||||||
最低照度 | 黑白0.04 [email protected] | |||||||
信噪比 | >40db(AGC OFF) | >45db(AGC OFF) | >45db(AGC OFF) | >42db(AGC OFF) | ||||
寬動態范圍 | 數字寬動態>75db | 數字寬動態>90db | 數字寬動態>80db | 數字寬動態>95db | ||||
圖像處理 | 支持3D去噪、圖像增強、動態對比度增強處理功能 支持視頻、圖形輸出抗閃爍處理 支持視頻、圖形1/15～16x縮放功能 支持視頻、圖形疊加 | |||||||
ISP | 支持4x4 Pattern RGB-IR sensor l 3A（AE/AWB/AF），支持第三方3A算法 l 固定模式噪聲消除、壞點校正 l 鏡頭陰影校正、鏡頭畸變校正、紫邊校正 l gamma校正、動態對比度增強、色彩管理和增強 l 多級降噪（BayerNR、3DNR）以及銳化增強 l 2F-WDR行模式/2F-WDR幀模式 | |||||||
最大抓拍圖像 | 1920x1080(200萬) | 1920x1080(200萬) | 2592x1944(500萬) | 3840x2160(800萬) | ||||
最大視頻輸入 | 1920x1080/30幀 | 1920x1080/30幀920x1080/60幀 | 2592x1944/30幀 | 3840x2160/20幀 | ||||
視頻壓縮率 | 32Kbps-20Mbps連續可調，支持CBR/VBR碼率控制模式 | |||||||
OSD菜單 | 4個區域的編碼前處理OSD疊加 | |||||||
圖像翻轉 | 支持水平、垂直翻轉 | |||||||
圖像設置 | 亮度、對比度、色度、銳度等 | |||||||
網 絡 功 能 | 網絡協議 | TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP | ||||||
智能報警 | 支持移動偵測報警、聯動報警、聯動錄像、聯動抓拍 | |||||||
FTP上傳 | 支持 | |||||||
云存儲 | 支持 | |||||||
4G | 支持運營商 | 移動、聯通、電信 | ||||||
支持速率 | CAT1(適合傳數據/圖片)、CAT4(適合傳視頻) | |||||||
WIFI | 傳輸協議 | 802.11b/g/n、支持WEP、WPA、WPA2加密協議 | ||||||
支持模式 | AP熱點、STA局域網模式 | |||||||
定位 | 支持衛星 | GPS、北斗、格洛納斯 | ||||||
定位誤差 | 小于5米 | |||||||
數 據 傳 輸 及 存 儲 | 數據存儲 | 視頻、圖片文件 | ||||||
存儲機制 | 手動、自動（循環、定時、報警開關量、移動偵測） | |||||||
ONVIF協議 | 標準ONVIF2.4協議 | |||||||
GB28181協議 | 支持 | |||||||
客戶端瀏覽 | 支持IE6.0及以上（設備內嵌Web Server）瀏覽器瀏覽，最多支持10用戶同時訪問 | |||||||
手機客戶端 | 支持iphone、Android系統 | |||||||
網絡云 | 已對接愛為云/華為好望云/七牛云，其它云平臺可根據需求對接 | |||||||
本地存儲 | 最大支持256G，支持循環錄像 | |||||||
智能分析及報警 | 識別內容 | 電動車識別、自行車識別 | ||||||
識別速度 | 1秒以內 | |||||||
識別精度 | 95%以上 | |||||||
識別像素要求 | 目標尺度比例>1/20。例如1080p的攝像機，目標尺度最小應為1080/20=54像素 | |||||||
目標遮擋 | 監控畫面中，無障礙物遮擋目標 | |||||||
迭代優化 | 支持針對具體部署場景進行快速深度優化 | |||||||
報警/結果處理 | 1.抓拍、錄像 2.本地IO輸出信號 3.本地播報報警語音 4.本地繼電器輸出觸發 5.圖像框出識別物 6.app推送提醒消息 7.串口協議給到另外的處理設備 | |||||||
夜視功能 | 日夜轉換模式 | ICR紅外濾片式 | ||||||
紅外照射距離 | 最大25米 | |||||||
鏡頭類型 | 紅外定焦鏡頭 | |||||||
接 口 | 網絡接口 | 標準10/100M自適應以太網，防雷防靜電設計 | ||||||
DC電源接口 | ?2 DC電源頭 | |||||||
USB接口 | 支持USB2.0視頻輸出(可選) | |||||||
音頻輸入接口 | 線性輸入/差分輸入，1Vvpp(可選) | |||||||
音頻輸出接口 | 線性輸出，1Vvpp；喇叭：功率3W(可選) | |||||||
串口 | 2路、TTL電平3.3V，可對接一體機芯(可選) | |||||||
復位接口 | 1個，長按5秒恢復出廠設置 | |||||||
TF卡接口 | 1個 | |||||||
IO口 | 3個，3.3V電平，可定義做報警輸入、報警輸出、ADC、通訊等功能(可選) | |||||||
一 般 規 范 | 工作溫度 | -20---70°C | ||||||
工作濕度 | 90%RH以下 | |||||||
工作電壓 | DC12V(+/-10%) | |||||||
功耗 | 不開紅外：1.6W左右 開紅外：5.2W左右 | 不開紅外：1.8W左右 開紅外：5.4W左右 | 不開紅外：2.2W左右 開紅外：5.8W左右 | 不開紅外：2.4W左右 開紅外：6W左右 | ||||
防水等級 | IP67 | |||||||
產品尺寸 | 含支架：250.3mm(長)x86mm(寬)x77.4mm(高)；不含支架：150.3mm(長)x86mm(寬)x77.4mm(高) | |||||||
